1、所有接地都要連接在一個接地體上，接地電阻應滿足太陽能光伏發電系統中設備對萎地電阻要求的最小值，不允許各設備的接地端串聯后再接到接地干線上。



2、離網太陽能光伏發電系統對接地電阻值的要求較嚴格，因此要實測數據，并采用復合接地體，接地極的根數以滿足實測接地電阻為準。



3、在中性點直接接地的系統中，要重復接地，接地電阻r≤10ω。



4、防雷接地應該獨立設置，要求接地電阻r≤10ω，且和系統接地裝置在地下的距離保持在3m以上。



離網太陽能光伏發電系統的接地包括以下幾個方面。



①防雷接地。包括避雷針、避雷帶及低壓避雷器、架空線路上的瓷瓶鐵腳，還有連接架空線路的電纜金屬外皮。



②工作接地。工作接地是為了使系統及與之相連的電子設備均能可靠運行并保證測量和控制精度而設的接地。它分為系統或電子設備邏輯地、信號回路接地、屏蔽接地。?系統或電子設備邏輯地、也叫系統或電子設備電源地，如電子設備內部的 邏輯電平負端公共地，也是+5v等電源的輸出地。?信號回路接地，如各電子設備的負端接地、開關量信號的負端接地等。?屏蔽接地，數據信號傳輸電纜屏蔽層的接地。



③防雷接地是防雷設施的接地系統，有信號(弱電)防雷地和電源(強電)防雷地之分，區分的原因不僅是要求的接地電阻不同，而且在工程實踐中信號防雷地與電源防雷地應分開設置。



④保護接地是將系統中平時不帶電的金屬部分(機柜外殼、操作臺外殼等)與地之間形成良好的導電連接，以保護設備和人身安全。



正常情況下設備外殼等是不帶電的，當故障發生(如主機電源故障或其他故障)造成電源的供電相線與外殼等導電金屬部件短路時，這些金屬部件或外殼就形成了帶電體，如果沒有很好地接地，那么這個帶電體和地之間就有很高的電位差，如果人不小心觸到這些帶電體，就會通過人身形成通路，發生危險。



因此.必須將設備的金屬外殼和地之間做很好的連接，使機殼和地等電位。



此外，保護接地還可以防止靜電的積聚。

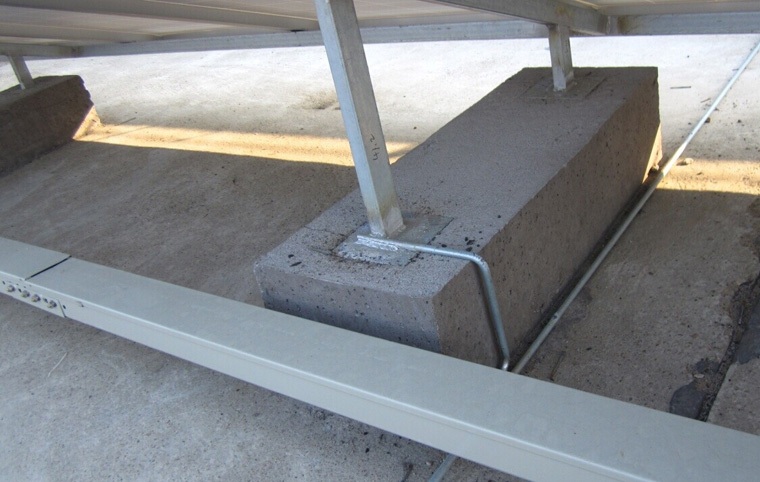

太陽能電池組支架、控制器、逆變器、配電屏外殼、蓄電池支架、電纜外皮、穿線金屬管道的外皮都應做保護接地。



⑤重復接地。



離網太陽能光伏發電系統若采用低壓架空線路輸送電能，低壓架空線路的中性線在每隔1 km處應做一次重復接地。



人工垂直接地體宜采用角鋼、鋼管或圓鋼，水平接地體宜采用扁鋼或圓鋼。



圓鋼的直徑不應該小于10mm，扁鋼的截面積不應小于100mm2，角鋼厚度不宜小于4mm，鋼管厚度不小于3～5mm。



人工接地體在土壤中的埋設深度不應小于0.6m，需要熱鍍鋅防腐處理，在焊接的地方也要進行防腐、防銹處理。
